RJ45 St. 0° / RJ45 St. 45° unten geschirmt
PUR 1x4xAWG22 geschirmt gn UL/CSA+schleppk. 1,5m
| ArtNr.: | 7000-74341-7960150 |
| Gewicht: | 0.117 kg |
| Ursprungsland: | DE |
Liefertermin auf Anfrage
Beschreibung
Produkt erfüllt Anforderungen nach UN/ECE R118
Ethernet CAT5

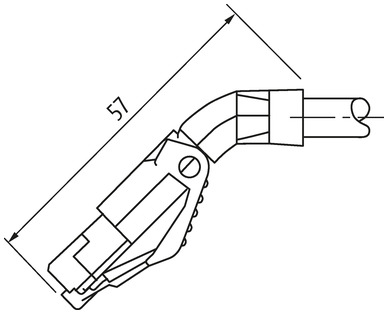

Stecker gerade – Stecker 45° unten
RJ45 – RJ45, 4-polig
geschirmt
Abweichende Leitungslängen auf Anfrage lieferbar.
Das Material der Gehäuse ist aus Kunststoff und hat eine gute Chemikalien- und Ölbeständigkeit.
Beim Einsatz aggressiver Medien ist die Materialbeständigkeit applikationsbezogen zu überprüfen. Nähere Details auf Anfrage.
Technische Daten
| Kabellänge | 1,5 m |
|---|
Seite 1
| Befestigungsart | gesteckt |
|---|
Seite 2
| Befestigungsart | gesteckt |
|---|
Elektrische Daten | Versorgung
| Betriebsspannung DC max. | 60 V |
|---|---|
| Betriebsspannung DC max. (UL-listed) | 30 V |
| Betriebsstrom je Kontakt max. | 1,5 A |
Industrielle Kommunikation
| Übertragungsparameter | CAT5, Class D (ISO/IEC 11801:2002), (EN 50173-1) |
|---|---|
| Übertragungsrate max. | 100 MBit/s |
Industrielle Kommunikation | Ethernet-Funktionalität
| Duplex | Vollduplex |
|---|
Diagnosen
| Statusanzeige LED | nein |
|---|
Geräteschutz | Elektrisch
| Bemessungsstoßspannung | 1 kV |
|---|---|
| Isolierstoffgruppe (IEC 60664-1) | I |
| Schutzart (EN IEC 60529) | IP20 |
| Schutzart Zusatzbedingung | gesteckt, verschraubt |
| Verschmutzungsgrad | 3 |
Mechanische Daten
| Kontur für Wellschlauch | ohne |
|---|
Mechanische Daten | Materialdaten
| Material Gehäuse | PUR |
|---|---|
| Material Verriegelung | PA |
Mechanische Daten | Montagedaten
| Verriegelungsart | Schnappverriegelung |
|---|
Umgebungseigenschaften | Klimatisch
| Betriebstemperatur min. (bewegt) | -25 °C |
|---|---|
| Betriebstemperatur min. (fest) | -25 °C |
| Betriebstemperatur max. (bewegt) | 70 °C |
| Betriebstemperatur max. (fest) | 80 °C |
Kabeldaten
Kabel
| Kabelkennung | 796 |
|---|---|
| Zulassung (Kabel) | cURus (AWM-Style 20549/11602), CE-conform |
| Kabelgewicht [g/m] | 69,3 g |
| Material Leiter | Cu-Litze, blank |
| Widerstand (Leiter) | max. 55 Ω/km (20 °C) |
| Aufbau (Leiter) | 7× 0.254 mm |
| Querschnitt (Leiter) | 1× 4× AWG22/7 |
| Material Aderisolierung | PE |
| Ader-Ø inkl. Isolierung | 1.4 mm ±5% |
| Adernfarbe/Nummerierung | ws, ge, bl, or |
| Verseilverbund | Sternvierer, 4 Adern über zentralen Füller verseilt |
| Schirmung | ja |
| Schirmung (Art) | Kupfergeflecht |
| Optische Schirmbedeckung | min. 85% |
| Material Mantel | PUR |
| Materialeigenschaften (Mantel) | FCKW-, halogen-, cadmium-, silikon- und bleifrei, matt, adhäsionsarm, maschinell gut verarbeitbar, abriebresistent, hydrolyse- und mikrobenbeständig |
| Außen-Ø (Mantel) | 6.7 mm ±5% |
| Farbe Mantel | grün |
| chemische Beständigkeit | Ölbeständigkeit nach IEC 60811-2-1, ASTM IRM 901, ICEA S-82-552 Std. |
| thermische Beständigkeit | flammwidrig nach UL 1581 Section 1090, Section 1100 (FT2), IEC 60332-1-2 Std. |
| Nennspannung | 300 V |
| Prüfspannung | 2000 V AC (Prüfdauer 1 min) |
| Temperaturbereich (fest) | -40...+80 °C |
| Temperaturbereich (bewegt) | -30...+70 °C |
| Biegeradius (fest) | 5× Außen-Ø |
| Biegeradius (bewegt) | 12× Außen-Ø |
| Anzahl Biegezyklen (Schleppkette) | max. 3 Mio. (25 °C) |
| Verfahrweg (Schleppkette) | max. 5 m (horizontal) |
| Verfahrgeschwindigkeit (Schleppkette) | max. 3.3 m/s |
| Beschleunigung (Schleppkette) | max. 2 m/s² |
| Torsionsbeanspruchung | ±180°/m |
| Anzahl Torsionszyklen | max. 1 Mio. (25 °C) |
Klassifizierungen
| ECLASS-6.0 | 27061801 |
|---|---|
| ECLASS-6.1 | 27060307 |
| ECLASS-7.0 | 27060307 |
| ECLASS-8.0 | 27060307 |
| ECLASS-9.0 | 27060307 |
| ECLASS-10.1 | 27060307 |
| ECLASS-11.1 | 27060307 |
| ECLASS-12.0 | 27060307 |
| ETIM-5.0 | EC002599 |
Kaufmännische Daten
| GTIN | 4048879451949 |
|---|---|
| Verpackungseinheit | 1 |
| Zolltarifnummer | 85444210 |
