M12 female 0° A-cod. with cable 7000-12221-2340300
Photo non contractuelle

M12 female 0° A-cod. with cable

PUR 4x0.34 gy UL/CSA+drag ch. 3m
No.d’art.: 7000-12221-2340300
Produit alternatif:    7000-12221-2340400
Poids: 0.129 kg
Pays d'origine:  DE
Livrable de suite.
Find similar Product
Poser une question
 recommander
 Comparaison produit
Prix tarif unitaire:
Télécharger dans Easy-Import-Export

Description

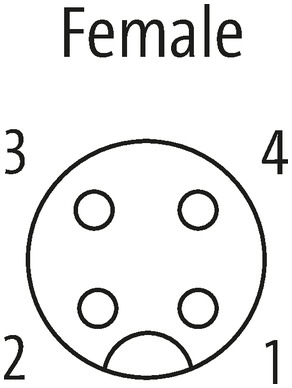

Femelle droit
M12, 4 pôles
avec passe-câble
Le boîtier est en matière plastique et présente une bonne résistance aux produits chimiques et à l’huile.
En cas d’utilisation de fluides agressifs, il faut vérifier la résistance du matériau en fonction de l’application. Plus de détails sur demande.
Longueurs de câble différentes livrables sur demande.

Longueur du câble 3 m
Caractéristiques techniques
Tension de service max. 250 V AC/DC
Tension de service (listé UL) 30 V AC/DC
Tension de choc assignée 2.5 kV
Courant de service par contact max. 4 A
Groupe de matériaux isolants IEC 60664-1, category I
Codage Codage A
Verrouillage des emplacements Filetage (M12×1 mm) couple de serrage recommandé 0.6 Nm, autobloquant
Degré de protection IP65, IP66K, IP67 lorsqu'enfiché et vissé (EN 60529)
Matériau PUR
Matériau verrouillage Zinc moulé sous pression, nickeIé mat
convient pour gaine striée (Ø intérieur) 10 mm
Raccord presse-étoupe M12 (SW13)
Caractéristiques générales
Normes DIN EN 61076-2-101 (M12)
Degré de pollution 3
Plage de température -25...+85 °C, suivant le câble raccordé

Câble
Identification du câble 234
Type de câble 3 (PUR)
Homologation (câble) cURus (AWM-Style 20549/10493); CE conform
Poids de câble [G/m] 36,3 g
Matériel fils Cordon Cu, nu
Résistance (conducteur) max. 57 Ω/km (20 °C)
Ø des fils individuels (conducteur) 0.1 mm
Structure (conducteur) 42× 0.1 mm (fil multibrins classe 6)
Section (conducteur) 4× 0.34 mm²
AWG similaire à AWG 22
Matériau isolation des fils PP
Propriétés du matériau, isolation des fils sans CFC, halogène, cadmium, silicone et plomb
Dureté Shore isolation des fils 70 ±5 D
Ø de conducteur avec isolation 1.25 mm ±5%
Couleur de fil/numérotation br, no, ble, bla
Groupe de fils toronnés 4 fils toronnés
Blindage non
Matériel gaine PUR
Propriétés du matériau (gaine) sans CFC, halogène, cadmium, silicone et plomb, mat, faiblement adhésif, facilement usinable, résistent à l'abrasion, résistant à l'hydrolyse et aux microbes
Dureté Shore gaine 90 ±5 A
Ø extérieur (gaine) 4.5 mm ±5%
Couleur gaine gris
Résistance chimique Bonne résistance à l'huile, à l'essence et aux produits chimiques (EN 60811-404)
Résistance thermique flame retardand UL 1581 Section 1090 (H), CSA FT2 / IEC 60332-2-2
Tension nominale 300 V AC
Tension d'essai 2500 V AC
Courant admissible selon DIN VDE 0298-4
Plage de températures (fixe) -40...+80 °C, (+90 °C pour max. 10 000 heures de fonctionnement)
Plage de températures (mobile) -25...+80 °C, (+90 °C pour max. 10 000 heures de fonctionnement)
Rayon de flexion (fixe) 5× Ø ext.
Rayon de flexion (en mouvement) 10× Ø ext.
Nombre cycles de flexion (chaînes porte-câbles) max. 10 Mio. (25 °C)
Vitesse de déplacement (chaîne porte-câbles) max. 3 m/s
Accélération (chaîne porte-câbles) max. 10 m/s²
Contrainte due à la torsion ±180°/m
Nombre de cycles de torsion max. 2 Mio. (25 °C)
Vitesse de torsion 35 cycles/min

ECLASS-6.0 27279218
ECLASS-7.0 27279218
ECLASS-8.0 27279218
ECLASS-9.0 27060311
ECLASS-10.1 27060311
ECLASS-11.1 27060311
ECLASS-12.0 27060311
ETIM-5.0 EC001855

GTIN 4048879212687
Numéro du tarif douanier 85444290
Unité de conditionnement 1
