M8 male 90° A-cod. / MSUD valve plug B-10mm
PUR 3x0.34 bk UL/CSA+drag ch. 2m
No.d’art.: | 7000-88761-6330200 |
Poids: | 0.099 kg |
Pays d'origine: | CZ |
Contactez-nous pour connaître la disponibilité
Description
MSUD
Le boîtier est en matière plastique et présente une bonne résistance aux produits chimiques et à l’huile.
Forme B (10 mm)

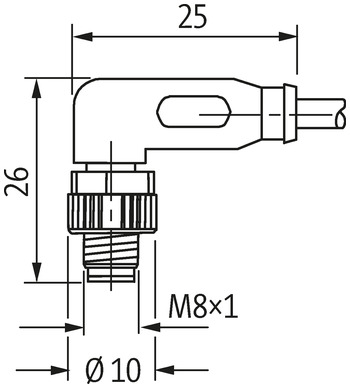

Mâle M8
90°
24 V AC ±20% / DC ±25%
3 pôles
Z-Diode + LED
N° de réf. 7005 - M8 Lite - (vis moletée en plastique) sur demande
Longueurs de câble différentes livrables sur demande.

Données techniques
Longueur du câble | 2 m |
---|---|
Couple de serrage Tête 1 | 0,4 Nm |
Mode de fixation | enfiché, Vissé |
Revêtement du contact Tête 1 | Argenté |
Famille de formes Tête 1 | MSUD |
Filetage | M3 |
Diamètre intérieur Contour pour tuyau ondulé flexible Tête 1 | 6,5 mm |
Matériau contact | Alliage en cuivre |
Matériau tête 1 | PUR |
Nombre de pôles Tête 1 | 3 |
Couple de serrage Tête 2 | 0,4 Nm |
Mode de fixation | enfiché, Vissé |
Revêtement du contact Tête 2 | doré |
Famille de formes Tête 2 | M8 |
Filetage | M8 x 1 |
Matériau contact | Alliage en cuivre |
Matériau tête 2 | PBT |
Nombre de pôles Tête 2 | 3 |
Ouverture de clé Tête 2 | SW9 |
Caractéristiques électriques | Alimentation
Tension de crête de coupure max. | 55 V |
---|---|
Tension de service CA | 24 V |
Tension de service CA min. | 19,2 V |
Tension de service CA max. | 28,8 V |
Tension de service CC | 24 V |
Tension de service CC min. | 18 V |
Tension de service CC max. | 30 V |
Courant de service max. par contact | 4 A |
Consommation électrique max. | 15 mA |
Diagnostics
Indicateur d'état à LED | jaune |
---|
Protection des appareils | Électrique
Tension de choc assignée | 0,8 kV |
---|---|
Groupe de matériaux isolants (CEI 60664-1) | I |
Indice de protection (EN CEI 60529) | IP65, IP67 |
Indice de protection Condition supplémentaire | enfiché, Vissé |
Degré de pollution | 3 |
Antipasitage supplémentaire | Diode, Z-Diode |
Données mécaniques | Données du matériau
Revêtement verrouillage | Nickeled |
---|---|
Couleur du boîtier | noir |
Matériau joint | PUR |
Matériau boîtier | Plastique |
Matériau verrouillage | Zinc moulé |
Données mécaniques | Données de montage
Mode de fixation | enfiché, Vissé |
---|
Caractéristiques environnementales | Climatique
Température de service min. (dynamique) | -25 °C |
---|---|
Température de service min. (statique) | -25 °C |
Température de service max. (dynamique) | 80 °C |
Température de service max. (statique) | 80 °C |
Conformité, homologations, certificats
Produit standard | DIN EN 61076-2-114 (M8) |
---|
Spécifications du câble
Câble
Identification du câble | 633 |
---|---|
Type de câble | 3 (PUR) |
Homologation (câble) | cURus (AWM-Style 20549/10493); CE conform |
Poids de câble [G/m] | 29,7 g |
Matériel fils | Cordon Cu, nu |
Résistance (conducteur) | max. 57 Ω/km (20 °C) |
Ø des fils individuels (conducteur) | 0.1 mm |
Structure (conducteur) | 42× 0.1 mm (fil multibrins classe 6) |
Section (conducteur) | 3× 0.34 mm² |
AWG | similaire à AWG 22 |
Matériau isolation des fils | PP |
Propriétés du matériau, isolation des fils | sans CFC, halogène, cadmium, silicone et plomb |
Dureté Shore isolation des fils | 70 ±5 D |
Ø de conducteur avec isolation | 1.25 mm ±5% |
Couleur de fil/numérotation | br, no, ble |
Groupe de fils toronnés | 3 fils toronnés |
Blindage | non |
Matériel gaine | PUR |
Propriétés du matériau (gaine) | sans CFC, halogène, cadmium, silicone et plomb, mat, faiblement adhésif, facilement usinable, résistent à l'abrasion, résistant à l'hydrolyse et aux microbes |
Dureté Shore gaine | 90 ±5 A |
Ø extérieur (gaine) | 4.1 mm ±5% |
Couleur gaine | noir |
Résistance chimique | Bonne résistance à l'huile, à l'essence et aux produits chimiques (EN 60811-404) |
Résistance thermique | flame-retardant according to UL 1581 Section 1090 (H), CSA FT2 / IEC 60332-2-2 |
Tension nominale | 300 V AC |
Tension d'essai | 2500 V AC |
Courant admissible | selon DIN VDE 0298-4 |
Plage de températures (fixe) | -40...+80 °C, (+90 °C pour max. 10 000 heures de fonctionnement) |
Plage de températures (mobile) | -25...+80 °C, (+90 °C pour max. 10 000 heures de fonctionnement) |
Rayon de flexion (fixe) | 5× Ø ext. |
Rayon de flexion (en mouvement) | 10× Ø ext. |
Nombre cycles de flexion (chaînes porte-câbles) | max. 10 Mio. (25 °C) |
Vitesse de déplacement (chaîne porte-câbles) | max. 3 m/s |
Accélération (chaîne porte-câbles) | max. 10 m/s² |
Contrainte due à la torsion | ±180°/m |
Nombre de cycles de torsion | max. 2 Mio. (25 °C) |
Vitesse de torsion | 35 cycles/min |
Classifications
ECLASS-6.0 | 27279218 |
---|---|
ECLASS-7.0 | 27279218 |
ECLASS-8.0 | 27279218 |
ECLASS-9.0 | 27060311 |
ECLASS-10.1 | 27060312 |
ECLASS-11.1 | 27060312 |
ECLASS-12.0 | 27060312 |
ETIM-5.0 | EC001855 |
données commerciales
GTIN | 4048879117067 |
---|---|
Numéro du tarif douanier | 85444290 |
Unité de conditionnement | 1 |
